Opis Produktu

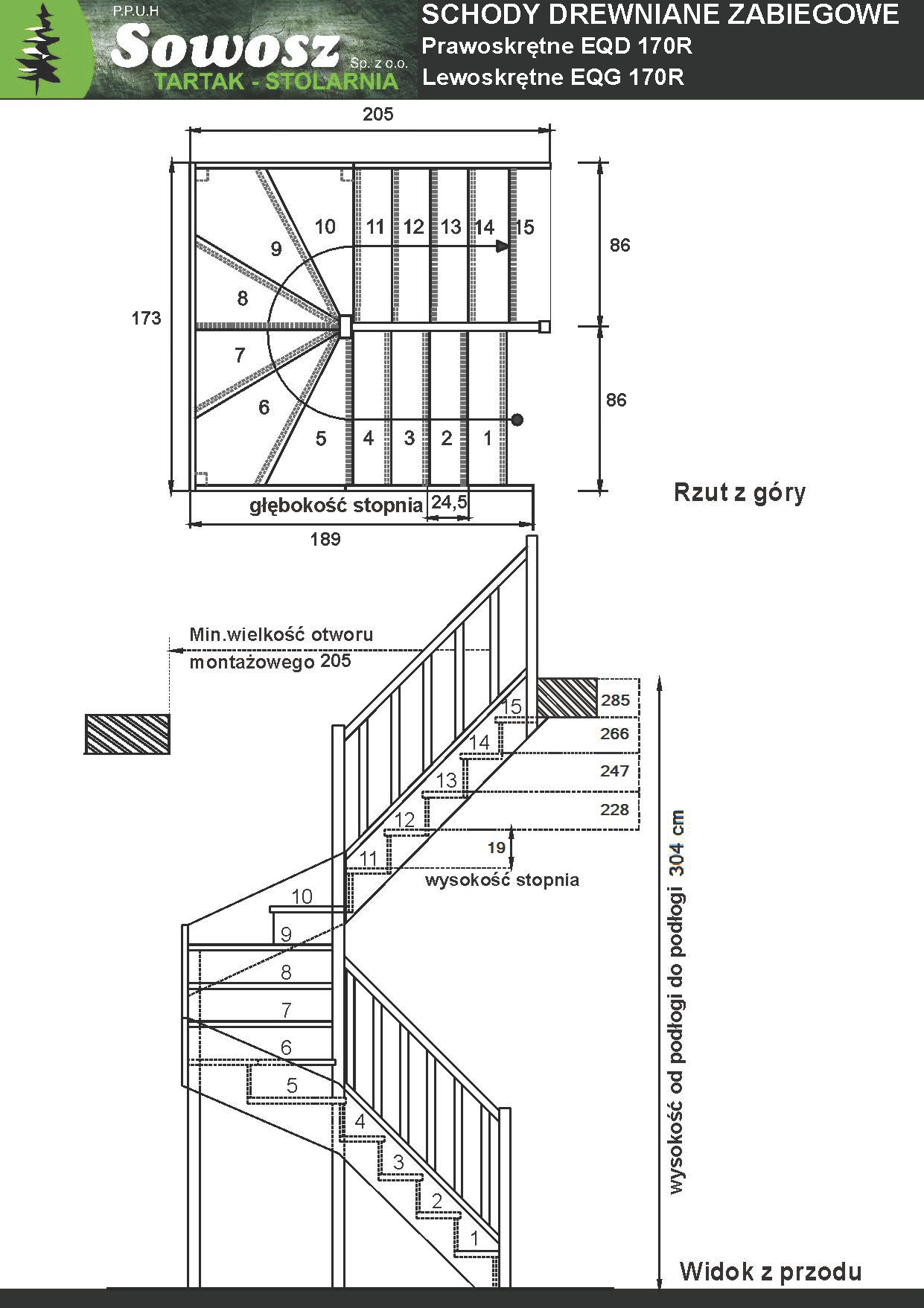

Parametry standardowych schodów (gr. 32mm):
|
Minimalna wielkość otworu montażowego: |
173cm x 205cm |
|
Powierzchnia zabudowy(dolny/górny bieg): |
189/205cm |
|
Wysokość kondygnacji: |
304cm |
|
Wysokość stopnia: |
19cm |
|
Głębokość stopnia: |
24,5cm |
|
Grubość stopni i wang: |
3,2cm |
|
szerokość stopnia (po złożeniu): |
78,6cm |
|
Szerokość schodów z wangami: |
85cm |
|
Szerokość schodów z wangami i poręczą: |
87cm |
|
Ilość stopni: |
15 |
|
Kąt nachylenia: |
40° |
Powyższe wymiary są wartościami dla standardowego modelu EQD/EQG 170R. Istnieje możliwość przystosowania parametrów schodów do innych wymiarów pomieszczenia. W tym celu należy skorzystać z formularza „PODAJ WŁASNE WYMIARY” który znajduje się u góry strony.
W cenie istnieje możliwość dopasowania schodów do żądanej wysokości (nie przekraczającej 304cm). Dodatkowej opłacie podlegają zmiany takie jak zmiana kąta nachylenia czy zwiększenie wysokości całkowitej.
Dostępne wysokości stopni: 17,7cm, 18cm, 18,2cm 18,4cm, 18,7cm, 19cm, 19,3cm, 19,5cm, 19,7cm, 20cm, 20,5cm, 21cm
Dostępne kąty nachylenia w grubości 32mm: 50°, 48°, 46°, 44°, 43°, 42°, 41°, 40°, 39°, 38°, 37°, 36°
Cały komplet składa się z:
– konstrukcji drewnianej,
– kołków,
– śrub,
– instrukcji montażu.
Poniższa tabela przedstawia wartości zabudowy schodów przy danym kącie nachylenia i szerokości. Wartości dotyczą przykładowych schodów w układzie 4×19 + 6×19 + 5×19 (4 stopnie proste x 19cm wysokości + 6 stopnie zabiegowe x 19cm wysokości + 5 stopni prostych x 19cm wysokości).
| Szerokość schodów
kąt nachylenia
|
Model EQD/EQG 130R |
Model EQD/EQG 140R |
Model EQD/EQG 150R |
Model EQD/EQG 160R |
Model EQD/EQG 170R |
Model EQD/EQG 180R |
Model EQD/EQG 190R |
|
| 50° | DOLNY BIEG |
142,5 | 147,5 | 152,5 | 157,5 | – | – | – |
| GÓRNY BIEG |
151,5 | 156,5 | 161,5 | 166,5 | – | – | – | |
| 48° | DOLNY BIEG |
147,5 | 152,5 | 157,5 | 162,5 | 167,5 | – | – |
| GÓRNY BIEG |
157,5 | 162,5 | 167,5 | 172,5 | 177,5 | – | – | |
| 46° | DOLNY BIEG |
152 | 157 | 162 | 167 | 172 | – | – |
| GÓRNY BIEG |
163,5 | 168,5 | 173,5 | 178,5 | 183,5 | – | – | |
| 44° | DOLNY BIEG |
– | 163 | 168 | 173 | 178 | 183 | 188 |
| GÓRNY BIEG |
– | 175,5 | 180,5 | 185,5 | 190,5 | 195,5 | 200,5 | |
| 42° | DOLNY BIEG |
– | 167,5 | 172,5 | 177,5 | 182,5 | 187,5 | 192,5 |
| GÓRNY BIEG |
– | 181,5 | 186,5 | 191,5 | 196,5 | 201,5 | 206,5 | |
| 40° | DOLNY BIEG |
– | 174,5 | 179,5 | 184,5 | 189,5 | 194,5 | 199,5 |
| GÓRNY BIEG |
– | 190 | 195 | 200 | 205 | 210 | 215 | |
| 38° | DOLNY BIEG |
– | 181 | 186 | 191 | 196 | 201 | 206 |
| GÓRNY BIEG |
– | 198,5 | 203,5 | 208,5 | 213,5 | 218,5 | 223,5 | |
| 36° | DOLNY BIEG |
– | 189 | 194 | 199 | 204 | 209 | 214 |
| GÓRNY BIEG |
– | 208 | 213 | 218 | 223 | 228 | 233 | |
